风机盘管的3种接线方式
作者: 发布日期:2020-06-28
风机盘管的3种接线方式

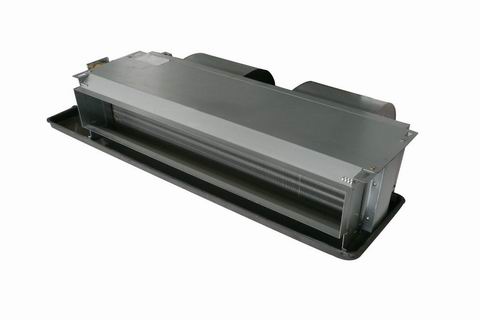

  风机盘管这个名词乍一听有些陌生,实际上它就是以风机为主体的一个机械组合,主要起冷却的作用。风机盘管作为机械组合,在接线上自然就要费些功夫,只有合理的接线才能让它正常运行。这篇文章带给大家风机盘管的3种接线方式。

  1电动二通阀的接线图器
   红线为220V火线(L)直接接入温控器火线接口;

   蓝线为零线(N),盘管、二通阀、温控器串联;

   绿、棕、黄、分别对应温控器接入风机盘管高中低档位;

   图中黑线为二通阀火线接入温控器“开”路接口;

   控制线为6色1.0平方的国标线。

  注:此类二通阀为常闭,断电自动关闭水路,通电水路打开,空调开始制冷;因此大家在这种二通阀的接线过程中发现温控器的接线端“关”那个接口是不需要接线的。

   缺点: 空调水路打开需持续保持通电状态,因此造成驱动头使用寿命缩短;

   优点:价格便宜。

   故障应急处理 :当驱动头烧毁,一般二通阀会自动关闭,应急措施可通过驱动头上的小拉柄将二通阀强制打开以此来保证空调继续制冷或者制热。

  2电动球阀接线图

   红线为220V火线(L)直接接入温控器火线接口;

   蓝线为零线(N),盘管、二通阀、温控器串联;

   绿、棕、黄、分别对应温控器接入风机盘管高中低档位;

   图中黑线为二通阀火线接入温控器“开”路接口;艳红线为二通阀接入温控器“关”路接口;

   控制线为7色1.0平方的国标线。

  注:此类电动球阀水路开、关只需要通电一次,动作执行完毕自动断电,与上述二通阀不同,开、关都无需长时间通电。

   优点:此类球阀无需长时间通电,驱动头使用寿命较长;

   缺点:价格相对较贵。

   故障应急处理:驱动头烧毁,需将其卸下,再采用手动扳手将阀体强制打开或者关闭。

  3不装电动二通阀的接线图

   红线为220V火线(L)直接接入温控器火线接口;

   蓝线为零线(N),盘管、温控器串联;

   绿、棕、黄、分别对应温控器接入风机盘管高中低档位;

   控制线为5色1.0平方的国标线;

   以上接法仅能调节盘管风速,温度无法控制空调冷冻水的开、关。

风机盘管的3种接线方式

  从文章里可以看出来,风机盘管的接线方式的差异主要取决于风机盘管的部件或者额外配件的种类和有无。在这些因素变化的时候,风机盘管的接线必然要进行调整,以更好地适应风机盘管的运行,使风机盘管能够正常地运作。
